基于FPGA的VGA接口显示屏显示实验

发表于 更新于 分类于 阅读次数： 本文字数： 2.8k 阅读时长 ≈ 3 分钟
基于EGO1开发板，使用verilog硬件描述语言在vivado集成设计环境学习FPGA开发流程。实现了通过拨码开关输入二进制信号，通过板上VGA接口连接显示器，使显示器显示二进制信号对应ASCII码的数字、字母以及特殊符号。

设计及实现

完整代码见我的GitHub仓库

设计思路

要在VGA显示屏上显示内容，实质上是给显示屏的不同位置像素改变其RGB属性。因此需要知道设计一套字典，方便查询每个字母对应的像素位置。这里我们设计一个字母或者符号占8*7个像素（8行7列）。将其中应该有显示的像素标记为1，没有显示的像素标记为0。之后根据每个像素为1或为0来分别改变其RGB属性。

通过一个寄存器来存储拨码开关的输入，再根据该寄存器在字典中查找具体的像素赋值情况。再根据显示屏刷新时刷到的每个像素的值改变其RGB属性。

需注意显示屏并非一直显示信息，其中有部分时间用来发送行同步和场同步信息，但因为时间过短，人类的眼睛无法辨认因此看起来像是显示屏一直在显示。在具体代码中要实现相关行同步和场同步信号的产生与发送。

代码实现

字典示例

符号“*”的字典：

1
2
3
4
5
6
7
8
9
10
default: // "*"
    begin
        col0 <= 8'b0000_0000;
        col1 <= 8'b0010_0010;
        col2 <= 8'b0001_0100;
        col3 <= 8'b0000_1000;
        col4 <= 8'b0001_0100;
        col5 <= 8'b0010_0010;
        col6 <= 8'b0000_0000;
    end

接收拨码开关输入及查询字典相应信息

字典过长，只展示部分

其中s为开关的输入信号

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
input wire [5:0] s;
reg [5:0] data;

always @(posedge clk or negedge rst_n)
begin
    data = s;
    if (!rst_n)
        begin
            col0 <= 8'b0000_0000;
            col1 <= 8'b0000_0000;
            col2 <= 8'b0000_0000;
            col3 <= 8'b0000_0000;
            col4 <= 8'b0000_0000;
            col5 <= 8'b0000_0000;
            col6 <= 8'b0000_0000;
        end
    else
        begin
            case (data)
                6'b00_0000: // "0"
                    begin
                        col0 <= 8'b0000_0000;
                        col1 <= 8'b0011_1110;
                        col2 <= 8'b0101_0001;
                        col3 <= 8'b0100_1001;
                        col4 <= 8'b0100_0101;
                        col5 <= 8'b0011_1110;
                        col6 <= 8'b0000_0000;
                    end

                ...

                default: // "*"
                    begin
                        col0 <= 8'b0000_0000;
                        col1 <= 8'b0010_0010;
                        col2 <= 8'b0001_0100;
                        col3 <= 8'b0000_1000;
                        col4 <= 8'b0001_0100;
                        col5 <= 8'b0010_0010;
                        col6 <= 8'b0000_0000;
                    end
            endcase
        end

定义x计数器和y计数器用于产生基本的行和场时序

1
2
3
4
5
6
7
8
9
10
11
12
reg[10:0] x_cnt;    // x 计数器，计数范围 0-1039，主要用于控制产生行时序
reg[9:0] y_cnt; // y 计数器，计数范围 0-665，主要用于控制产生场时序

always @ (posedge clk or negedge rst_n)
    if(!rst_n) x_cnt <= 11'd0;
    else if(x_cnt == 11'd1039) x_cnt <= 11'd0;
    else x_cnt <= x_cnt+1'b1;

always @ (posedge clk or negedge rst_n)
    if(!rst_n) y_cnt <= 10'd0;
    else if(y_cnt == 10'd665) y_cnt <= 10'd0;
    else if(x_cnt == 11'd1039) y_cnt <= y_cnt+1'b1;

设计行同步信号与场同步信号

1
2
3
4
5
6
7
8
9
10
11
12
// 行同步和场同步信号的产生，行同步信号是 x 计数器的第 0-119 个脉冲，而场
//  同步信号则是 y 计数器的第 0-5 个脉冲。在同步脉冲器件，行同步和场同步信
//  号值被拉低
always @ (posedge clk or negedge rst_n)
    if(!rst_n) hsync <= 1'b1;
    else if(x_cnt == 11'd0) hsync <= 1'b0;
    else if(x_cnt == 11'd120) hsync <= 1'b1;

always @ (posedge clk or negedge rst_n)
    if(!rst_n) vsync <= 1'b1;
    else if(y_cnt == 10'd0) vsync <= 1'b0;
    else if(y_cnt == 10'd6) vsync <= 1'b1;

根据字典查找到的字形着色

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
always @(posedge clk/* or negedge rst_n */)
begin
    c=0;
    if ((ypos>=300)&&(ypos<=306))
        begin
            c0<=(col0[ypos-300])&&(xpos==200);
            c1<=(col1[ypos-300])&&(xpos==201);
            c2<=(col2[ypos-300])&&(xpos==202);
            c3<=(col3[ypos-300])&&(xpos==203);
            c4<=(col4[ypos-300])&&(xpos==204);
            c5<=(col5[ypos-300])&&(xpos==205);
            c6<=(col6[ypos-300])&&(xpos==206);
            c=c0|c1|c2|c3|c4|c5|c6;
        end
end

assign vga_r=c?1:0;
assign vga_g=0;
assign vga_b=1;

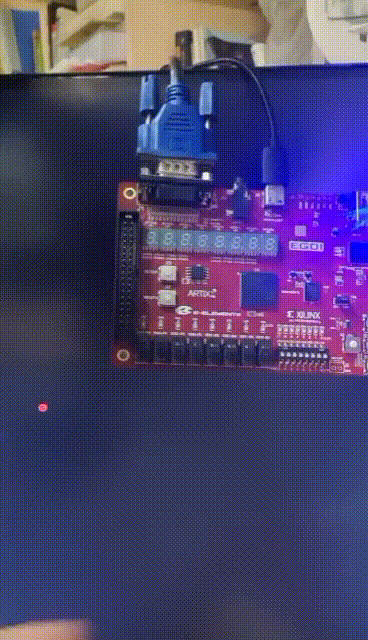

结果展示
